Interruttore di alta tensione per l'aria aperta AC Power Migliore effetto utilizzato con interruttore di circuito di vuoto esterno per il sistema di alimentazione

Interruttore di alta tensione per l'aria aperta AC Power Migliore effetto utilizzato con interruttore di circuito di vuoto esterno per il sistema di alimentazione

Descrizione del prodotto:

Gli interruttori di disconnessione esterni sono infatti utilizzati nei sistemi di trasmissione e distribuzione di energia ad alta tensione per disconnettere i circuiti dalle loro fonti di alimentazione a fini di manutenzione o riparazione.Forniscono un mezzo per isolare il circuito dalla fonte di alimentazione, consentendo ai lavoratori di svolgere i loro compiti in sicurezza senza rischi di scosse elettriche.

Il funzionamento di un interruttore di disconnessione esterno comporta un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dell'interruttore.la lama può essere attivata o disattivataQuesto meccanismo consente un'indicazione manuale e visibile dello stato dello interruttore.

Per garantire la sicurezza dell'operatore, il palo dell'interruttore di disconnessione è in genere realizzato in un materiale non conduttivo, come fibra di vetro o materiali compositi,che fornisce isolamento contro l'alta tensione presente nel sistemaQuesto isolamento protegge l'operatore da scosse elettriche durante il funzionamento dello interruttore.

Gli interruttori di disconnessione esterni sono disponibili in vari disegni e dimensioni per accogliere diversi livelli di tensione e corrente dei circuiti che controllano.Sono comunemente montati su pali o strutture in ambienti esterniIn combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.

Operazione:

1 Preparazione: prima di azionare l'interruttore, il circuito deve essere disattivato e adeguatamente collegato a terra per evitare eventuali rischi elettrici.L'interruttore deve essere ispezionato per eventuali segni di danni o usura.
2 Chiusura dell'interruttore: per chiudere l'interruttore, l'operatore sposta manualmente o in remoto la maniglia dell'interruttore o la leva di controllo nella posizione chiusa.consentendo la corrente di fluire attraverso il circuito.
3 Aprire l'interruttore: per aprire l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione aperta.interrompere il flusso di corrente.
4 Gestione dell'arco: quando l'interruttore è aperto, può verificarsi un arco elettrico tra i contatti, che può essere pericoloso e causare danni all'interruttore.l'interruttore può essere equipaggiato con dispositivi quali paracadute d'arco o bobine di esplosione.
5 Sicurezza: gli operatori di interruttori di disconnessione ad alta tensione devono seguire adeguate procedure di sicurezza per prevenire i pericoli elettrici.e seguendo le procedure di blocco/taggout.

Struttura:

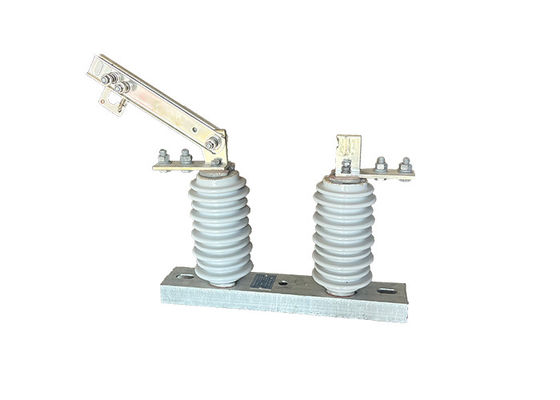

Questo prodotto è composto da base (piastra), post isolante, parte conduttiva e dispositivo di blocco.e l'altra estremità del coltello è collegata separatamente alla testa di contatto statico, e ogni lato è mantenuto in un buon stato di contatto dalla pressione della molla di compressione.ma favoriscono anche la riduzione dell'aumento della temperatura, e migliorare la resistenza meccanica del coltello, rendendo la stabilità termica dinamica contro corto circuito.Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico costituiscono il dispositivo di blocco di apertura, che si blocca automaticamente quando il freno è chiuso, in modo che il coltello del freno non si stacchi da solo a causa del proprio peso o dell'azione dell'energia elettrica,causare l'apertura del freno senza causa.

Relazione:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

1Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

2Coordinamento: nei sistemi elettrici ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per funzionare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

3.Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileQuesto garantisce che l'apparecchiatura sia disattivata e che sia sicura da usare.

Parametri tecnici:
