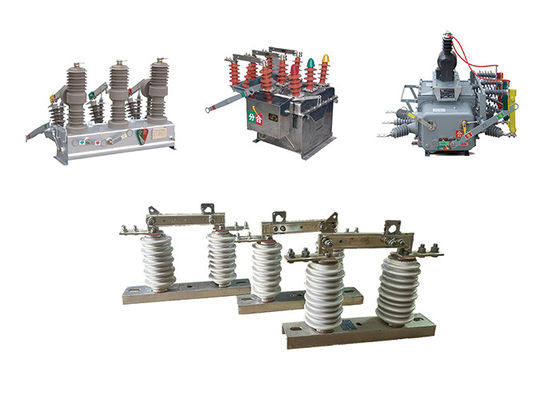

Interruttore di disconnessione esterno in ceramica 1000A di colore grigio per la rottura o la connessione utilizzato con interruttore di circuito esterno a vuoto
Descrizione del prodotto:
Gli interruttori di disconnessione esterni sono infatti utilizzati nei sistemi di trasmissione e distribuzione di energia ad alta tensione per disconnettere i circuiti dalle loro fonti di alimentazione a fini di manutenzione o riparazione.Forniscono un mezzo per isolare il circuito dalla fonte di alimentazione, consentendo ai lavoratori di svolgere i loro compiti in sicurezza senza rischi di scosse elettriche.
Il funzionamento di un interruttore di disconnessione esterno comporta un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dell'interruttore.la lama può essere attivata o disattivataQuesto meccanismo consente un'indicazione manuale e visibile dello stato dello interruttore.
Per garantire la sicurezza dell'operatore, il palo dell'interruttore di disconnessione è in genere realizzato in un materiale non conduttivo, come fibra di vetro o materiali compositi,che fornisce isolamento contro l'alta tensione presente nel sistemaQuesto isolamento protegge l'operatore da scosse elettriche durante il funzionamento dello interruttore.
Gli interruttori di disconnessione esterni sono disponibili in vari disegni e dimensioni per accogliere diversi livelli di tensione e corrente dei circuiti che controllano.Sono comunemente montati su pali o strutture in ambienti esterniIn combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.
Caratteristica:
1Isolamento: l'interruttore viene utilizzato per isolare una singola fase del sistema di alimentazione a fini di manutenzione o riparazione.
2.Alta tensione: questi interruttori sono progettati per gestire livelli di alta tensione, in genere da pochi kilovolts a diverse centinaia di kilovolts.
3.Operazione manuale: l'interruttore viene azionato manualmente con un gancio o una leva. L'operatore deve essere addestrato al funzionamento sicuro dell'interruttore.
4Indicatori visivi: alcuni interruttori hanno indicatori visivi che indicano se l'interruttore è aperto o chiuso, rendendo più facile per gli operatori conoscere lo stato del circuito.
5.Durabilità: Questi interruttori sono progettati per resistere a condizioni ambientali difficili, come temperature estreme, umidità e sostanze corrosive.
6Caratteristiche di sicurezza: l'interruttore è progettato con caratteristiche di sicurezza per proteggere gli operatori dai pericoli elettrici, come i materiali isolanti che impediscono il contatto accidentale con parti attive.
7Dimensioni compatte: gli interruttori isolatori ad alta tensione monofase sono in genere di dimensioni compatte e possono essere installati in spazi ristretti.
Struttura:
1Corpo isolante in porcellana: il corpo isolante è il componente principale dell'isolatore ed è in genere realizzato in porcellana ad alta resistenza.È progettato per fornire isolamento elettrico tra il conduttore e la struttura di supporto, e viene modellato nella forma e dimensione desiderate.
2.Fittings metallici: gli accessori metallici sono fissati al corpo dell'isolatore e forniscono un mezzo per collegare l'isolatore al conduttore e alla struttura di supporto.Sono in genere realizzati in acciaio galvanizzato o in altro materiale resistente alla corrosione, e possono essere progettati con caratteristiche speciali come fessure o giunzioni a sfera per una facile installazione.
3.Compound di tenuta: un composto di tenuta viene utilizzato per sigillare la giunzione tra il corpo dell'isolatore e gli accessori metallici, impedendo all'umidità e ai contaminanti di entrare all'interno dell'isolatore.
4. Hardware: per fissare gli accessori metallici al corpo isolante e alla struttura di supporto vengono utilizzati hardware quali bulloni, dadi e lamine.
Cappucci di montaggio: i cappucci di montaggio sono utilizzati per proteggere i raccordi metallici da corrosione e danni e possono essere realizzati in plastica o altri materiali.
5Caratteristiche aggiuntive: a seconda dell'applicazione specifica, gli isolatori elettrici ad alta tensione in porcellana possono essere progettati con caratteristiche aggiuntive quali barriere isolanti, scariche d'arco,e interruttori di terra per migliorare le loro prestazioni e la sicurezza.
Operazione:
1 Preparazione:Prima di azionare l'interruttore, il circuito deve essere disattivato e adeguatamente messa a terra per evitare eventuali rischi elettrici.
2 Chiusura dell' interruttore:Per chiudere l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione chiusa.consentendo la corrente di fluire attraverso il circuito.
3 Aprire l' interruttore:Per aprire l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione aperta.interrompere il flusso di corrente.
4 Gestione dell'arco:Quando l'interruttore è aperto, può verificarsi un arco elettrico tra i contatti, che può essere pericoloso e causare danni all'interruttore.l'interruttore può essere equipaggiato con dispositivi quali paracadute d'arco o bobine di esplosione.
5 Sicurezza:Gli operatori di interruttori di disconnessione ad alta tensione devono seguire adeguate procedure di sicurezza per prevenire i pericoli elettrici.e seguendo le procedure di blocco/taggout.
Applicazione:
Isolamento del circuito: gli interruttori isolatori ad alta tensione vengono utilizzati per isolare una sezione di un circuito ad alta tensione a fini di manutenzione, riparazione o prova.la sezione può essere effettivamente scollegata dal resto del sistema, che consente di svolgere il lavoro in sicurezza.
Commutazione di carico: gli interruttori isolatori ad alta tensione possono essere utilizzati come interruttori di carico per controllare il flusso di energia elettrica in un circuito.Sono particolarmente utili in situazioni in cui il carico è relativamente piccolo e non richiede un interruttore o un fusibile.
Protezione delle linee aeree: Gli isolatori ad alta tensione sono spesso installati sulle linee aeree per proteggersi da fulmini e altri disturbi elettrici.Isolando una sezione della linea, l'interruttore può aiutare a prevenire danni alle apparecchiature e ridurre il rischio di interruzioni di corrente.
Protezione del trasformatore: gli interruttori isolatori ad alta tensione vengono utilizzati anche per proteggere i trasformatori isolandoli dalla rete elettrica in caso di guasto o sovraccarico.il trasformatore può essere disconnesso dalla rete, evitando danni al trasformatore e ad altre apparecchiature.
Condizione:
1.L'altitudine massima nella zona specificata non supera i 1000 metri sul livello del mare. Questa limitazione di altitudine è rilevante per l'installazione e il funzionamento dell'apparecchiatura.
2La temperatura dell'aria ambiente ha determinati limiti: la temperatura massima non deve superare +40°C e la temperatura minima può variare a seconda della zona specifica.la temperatura minima non deve scendere al di sotto di -30°C, mentre nelle zone di Paramos, non dovrebbe scendere al di sotto di -40°C.
3La pressione del vento non deve superare i 700 Pascal (Pa), corrispondente a una velocità del vento di circa 34 metri al secondo.Questo limite garantisce che l'apparecchiatura possa resistere alla forza esercitata dal vento senza compromettere la sua funzionalità o la sua integrità strutturale.
4L'intensità del sisma non deve superare gli 8 gradi, ossia l'intensità massima dell'attività sismica che l'apparecchiatura può sopportare senza danni.La scala specifica utilizzata per misurare l'intensità del terremoto può dipendere dalla regione o dal paese.
5L'ambiente di lavoro deve essere libero da frequenti e violente vibrazioni, il che garantisce che l'apparecchiatura rimanga stabile e funzionale in condizioni normali di funzionamento.Vibrazioni eccessive possono influenzare le prestazioni e la durata dell'isolatore.
6Gli isolatori di tipo ordinario devono essere installati in luoghi lontani da gas, fumo, deposizioni chimiche, nebbia di saline, polvere e altre sostanze esplosive o corrosive.Questi materiali possono avere effetti negativi sulle capacità di isolamento e di conduzione dell'isolatore, potenzialmente compromettendo le sue prestazioni e sicurezza.
7Gli isolatori a prova di inquinamento sono progettati per l'uso in aree con grave contaminazione.non deve essere presente alcuna sostanza esplosiva o materiale che possa causare un incendioQuesto requisito garantisce che l'isolatore rimanga sicuro e funzionale nonostante le difficili condizioni ambientali.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
80
|
