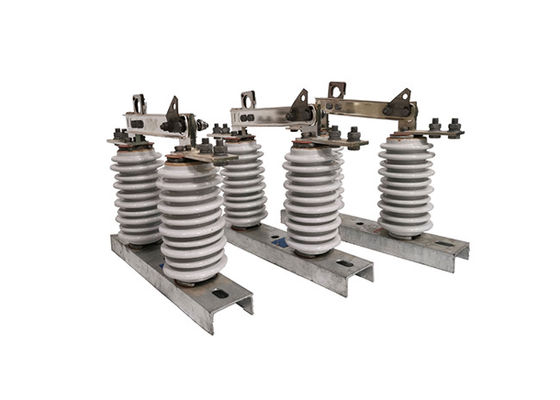

Disconnettore esterno GW9-10/630A DC Disconnettore di porcellana di isolamento elettrico ad alta tensione

Disconnettore esterno GW9-10/630A DC Disconnettore di porcellana di isolamento elettrico ad alta tensione

Descrizione del prodotto:

GW9-10/630Interruttore di disconnessione esternoè un apparecchio elettrico utilizzato nei sistemi di trasmissione e distribuzione dell'energia per isolare una sezione della rete elettrica per lavori di manutenzione o riparazione.È generalmente installato su linee elettriche ad alta tensione o in sottostazioni ed è utilizzato per scollegare il flusso di elettricità a una parte specifica della rete.

Operazione:

GW9-10/630Interruttore di disconnessione esternoseparare la parte conduttiva dalla base utilizzando un isolante per garantire una normale distanza di isolamento di lavoro e fissare la parte conduttiva, l'isolatore e la base come dispositivo di commutazione integrato.Quando si trova in posizione aperta, vi è un vuoto visibile e una distanza di isolamento di rottura adeguata per resistere alla tensione di funzionamento normale.può trasportare in modo affidabile la corrente di funzionamento normale e la corrente di guasto di corto circuitoA causa della presenza di un dispositivo di estinzione ad arco dedicato, può essere utilizzato solo per la commutazione di circuiti con tensione ma senza carico.Le operazioni di apertura e chiusura sono effettuate utilizzando un gancio isolante per tirare o spingere il foro rotondo nel blocco, causando la disattivazione del gancio di blocco dinamico e l'incrocio con il gancio di blocco statico.

Applicazione:

GW9-10/630L'interruttore di disconnessione esterno è utilizzato per il funzionamento e la manutenzione delle linee aeree di trasmissione di energia.Queste linee trasportano l'elettricità ad alta tensione su lunghe distanze e sono in genere installate su alte torri o pali di metallo.

Per eseguire lavori di manutenzione o riparazione su una linea di trasmissione aerea, è necessario isolare la sezione della linea in cui viene eseguito il lavoro.Qui entrano in gioco gli interruttori esterni ad alta tensione.Un interruttore può essere installato sulla linea a ciascuna estremità della sezione da lavorare, consentendo di scollegare la sezione dal resto della linea.

Ad esempio, se un equipaggio di riparazione deve sostituire una sezione danneggiata di conduttore su una linea di trasmissione aerea,si aprirebbero prima gli interruttori di disconnessione esterni ad alta tensione alle due estremità della sezione da lavorareIn questo modo la sezione sarebbe isolata dal resto della linea, consentendo di effettuare i lavori di riparazione in sicurezza.

Una volta completati i lavori di riparazione, gli interruttori possono essere chiusi per ripristinare il flusso di energia alla sezione riparata della linea.Gli interruttori possono anche essere utilizzati per isolare sezioni della linea durante la manutenzione di routine o ispezioni, o in caso di guasto o di emergenza.

Parametri tecnici:
